5研究成果／次世代電池

R-26

2026

マルチスケールその場観察による亜鉛電析形態変化の機構解明

アピールポイント

亜鉛デンドライト形成メカニズムを解明
【技術シーズ：液中電気化学その場観察】

背景・課題

・ポストリチウムイオン電池として亜鉛負極二次電池の開発が進行

・充電時における亜鉛負極上でのデンドライト（樹状）金属の形成が問題

・デンドライト抑制において形成機構の解明が重要

解決手段

・充電（電析）過程における亜鉛金属形成過程その場観察

・反応条件と亜鉛形態変化との相関に基づく形成機構解明

成果・優位性

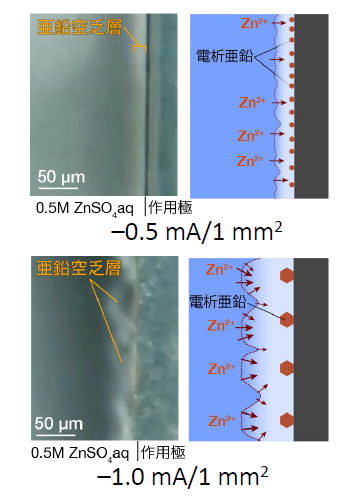

①顕微鏡群（SEM、TEM、OM）によるマルチスケールの電析過程観察

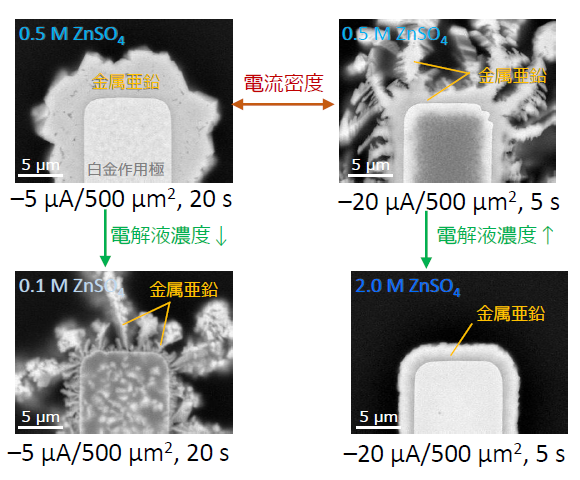

②個々の反応条件パラメーター（電流密度、電解液濃度）と亜鉛電析形態変化の相関を解明

期待される市場・応用

・亜鉛負極二次電池・電解メッキ

発表文献

K. Yoshida et al., ACS Appl. Mater. Interfaces 18 (2026), 21987-21997.
DOI: 10.1021/acsami.6c01013

謝　辞：本研究は、NEDO委託業務「電気自動車用革新型蓄電池開発（RISING3）」（JPNP21006）の一環として実施されたものである。

担当者：吉田要、佐々木祐生、桑原彰秀

共同研究者：（東京大学／JFCC）幾原雄一
