曲げ応力で特性劣化した超伝導線材の磁気顕微鏡／SEM複合評価

アピールポイント

曲げ応力を印加した超伝導線材部位の劣化原因を解明
【技術シーズ：走査電子顕微鏡／FIB】

背景・課題

・高温酸化物超伝導線材は、高磁場化性能が求められるMRI、粒子加速器、核融合装置等に用いる超伝導コイルへの応用が期待されている。

・しかし局所的に特性劣化がしばしば発生することが知られており、コイル設計のため、その劣化要因の解明が重要である。

解決手段

・高温超伝導線材に曲げ応力を印加し、電磁気的な評価から劣化部位を特定

・劣化部位について超伝導層表面SEM観察および断面観察を実施

成果・優位性

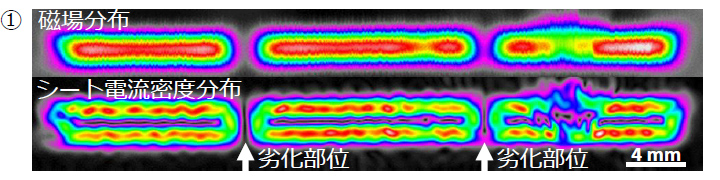

①磁気顕微鏡でREBa₂Cu₃O_y(REBCO, RE; Y, Gd)超伝導層の劣化部位を特定

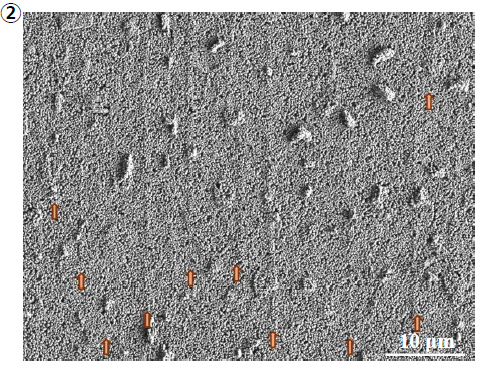

②劣化部位には、REBCO超伝導層に周期的なクラック（矢印）が形成

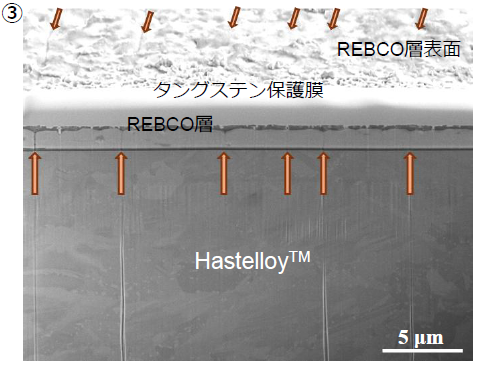

③クラック（矢印）はREBCO超伝導層表面からHastelloy^TM基板近傍まで到達

期待される市場・応用

・高温酸化物超伝導線材、超伝導コイル、超伝導機器

謝　辞：本研究は、JST Moonshot R&D（JPMJMS24A2）の支援により実施されたものである。

担当者：加藤丈晴、有賀純子、横江大作、水田安俊

共同研究者：（九州大学）呉澤宇、木須隆暢
