2012-5

収差補正電子顕微鏡によるソフトマテリアル観察


技術のポイント

対物レンズの球面収差および焦点外し量を最適化し、ソフトマテリアル中の軽元素を可視化



保有技術・設備

収差補正透過電子顕微鏡
収差補正透過電子顕微鏡の主な仕様
製造メーカー : (株)FEI
型式 : Titan ETEM
電子銃 : ショットキー型電子銃
加速電圧 : 300kV
収差補正装置 : CEOS社製CETCOR
検出器 : 高感度スロースキャンCCDカメラ
→低損傷観察が可能
有機顔料分子の高分解能観察例
CuPcCl16の分子構造
CuPcCl16結晶の生画像
CuPcCl16フィルター像

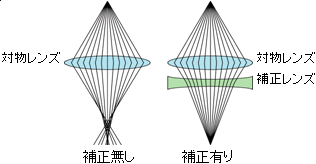

球面収差補正原理


適用分野

○ ソフトマテリアルの高分解能微構造解析
 ・分子性結晶,高分子結晶,多孔性セラミックス
 ・結晶構造、欠陥・界面構造、表面構造
