2015-14

多様な規格に対応した表面形状の評価技術

最新の3次元表面粗さ解析ソフト導入により多様な規格に対応　また、凹凸部の自動体積計算など迅速に3次元解析が可能

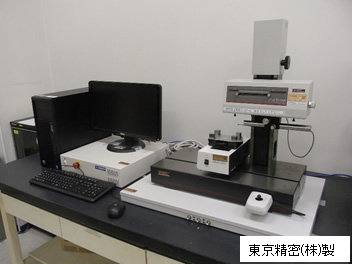

3次元表面粗さ測定機

●粗さ測定　対応規格
　JIS-’82
　JIS-’94
　JIS-’01/’13
　ISO-’84
　ISO-’94
　ISO-’97/’09
　DIN-’90
　ASME-’95/’02

●断面測定
●うねり測定
●3次元粗さ測定

●測定分解能（Z軸）
　0.02～0.0004μm
●測定分解能（X軸）
　0.1μm

３D解析方法
　・距離
　・段差
　・面積
　・体積
　・スペクトル解析

セラミックス研削面評価の一例

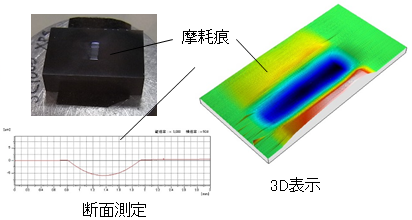

セラミックス摩耗痕評価の一例

・セラミックス、DLC等のコーティング材等
・摺動部材の摩耗痕観察
