T-12
2017

誘電材料のミリ波帯評価技術

車載用衝突防止レーダー等のミリ波電子デバイスにおける安全性・快適性・省エネルギー性能の向上に寄与

遮断円筒導波管法
(JIS R1660-1)

円筒空洞共振器がミリ波帯で製作困難になるため
に開発された測定法であり、誘電体平板試料のミ
リ波帯おける面方向の複素比誘電率を、「厳密解
析」に基づいて高精度に求める

遮断円筒導波管の外観

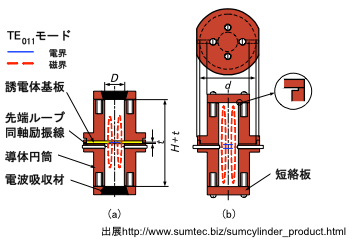

遮断円筒導波管の構造

PNAネットワークアナライザ	：N5227A（キーサイト・テクノロジー）
ミリ波コントローラ	：N5261A（キーサイト・テクノロジー）

● プリクラッシュセーフティーシステム　（車載用ミリ波レーダー）用高周波基板
● ミリ波無線LAN／PAN用高周波回路基板 ● 平面フィルタ基板材料 ● 平面アンテナ基板材料 ● コンデンサ材料 ● 誘電体共振器材料
