AI画像処理による電子線ホログラフィー電位計測

課題

電子線ホログラフィーは材料内部の電位分布をナノメートルスケールで計測可能な透過電子顕微鏡法として注目されてきた。しかし、生体材料など電子線に弱い材料を計測する場合、十分な露光ができないため、電子線ホログラムに多量のノイズが含まれることが計測精度低下の原因となっていた。

解決手段

電子線ホログラムのノイズ低減法として、AI技術(機械学習)に基づく画像処理であるスパースコーディングを採用する。

成果・優位性

・電子線ホログラムのノイズをスパースコーディングにより効果的に低減することで電位計測精度が向上

・本ノイズ低減法は、一般的なノイズ低減法とは異なり、画像の特徴成分を機械学習により抽出する点に優位性がある。

・実験方法: 電子線ホログラフィー、スパースコーディング

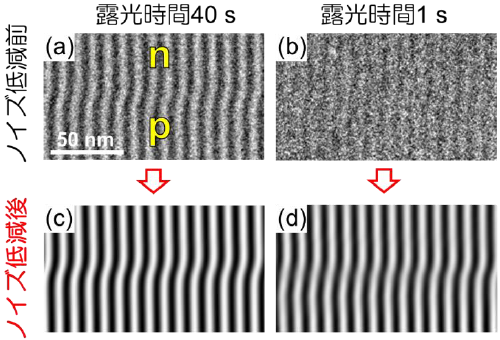

GaAs p-n接合の電子線ホログラム
(a)、(b)はノイズ低減前。(c)、(d)はノイズ低減後

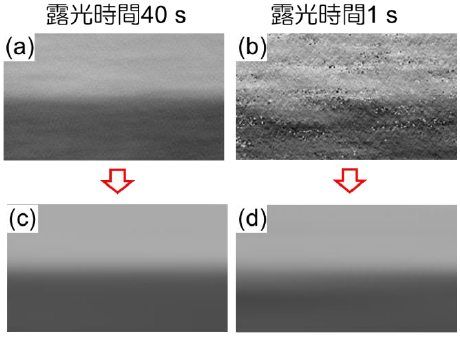

ホログラムから再生した電位分布像
(a)-(d)は左図と対応

ノイズ除去前の精度:(a) 0.1 V、(b) 0.5 V
ノイズ除去後の精度:(c) 0.01 V、(d) 0.1 V

期待される市場・応用

・高性能半導体デバイスの研究開発および不良品解析

・生体材料の組織および機能の解析

発表文献

S. Anada et al., Microscopy 68 (2019) 159–166.
S. Anada et al., Micros. Microanal. 26 (2020) 429-438.
